Molienda Húmeda de Alta Eficiencia: Tecnología de Molinos de Perlas y Cesta
Lograr la máxima finura, un desarrollo de color óptimo y la estabilidad termodinámica en suspensiones complejas requiere ir más allá de la dispersión tradicional. En esta guía técnica, profundizamos en la molienda húmeda y dispersión fina para pinturas, tintas y pigmentos, analizando cómo el control térmico y la tecnología submicrónica marcan la diferencia en el rendimiento industrial.
Resumen Ejecutivo y Visualización de Tecnologías
Para facilitar la selección del equipo ideal en función de la densidad energética, el tamaño de partícula objetivo (PSD) y el modelo de producción, presentamos la siguiente matriz tecnológica:
| Tecnología de Molienda | Tipo de Proceso | Finura (D50) | Aplicaciones Principales | Equipo de Referencia |
|---|---|---|---|---|
| Molinos de Cesta (Basket) | Batch (Por Lotes) | 1 a 5 ?m | Pinturas decorativas, pastas pigmentarias, multiproducto. | Mill-ennium RS |
| Molinos Horizontales (Paso Único) | Continuo | < 5 ?m [/av_cell][av_cell col_style='avia-center-col' av_uid='av-44js84m']Pinturas industriales, revestimientos marinos, grandes volúmenes.[/av_cell][av_cell col_style='' av_uid='av-3fimiw6']Supermill EHP | ||
| Molinos Horizontales (Recirculación) | Continuo / Recirculación | Submicrónico (< 0.5 ?m)[/av_cell][av_cell col_style='avia-center-col' av_uid='av-17vf7ty']Tintas líquidas, recubrimientos funcionales, fitosanitarios.[/av_cell][av_cell col_style='' av_uid='av-ph6rnq']Supermill Plus SMP |
Matriz de Variables Críticas de Molienda
Escanee rápidamente los parámetros fundamentales para garantizar una molienda de alta eficiencia:
- Distribución de Tamaño de Partícula (PSD): Objetivo estándar 1-5 µm. Objetivo nano/submicrón < 0.5 µm.
- Velocidad Periférica (Tip Speed): Pre-dispersión ideal a 24-28 m/s; molienda ajustada según abrasividad y viscosidad.
- Control de Temperatura: Agua de refrigeración en camisa a 2-4ºC. Límite crítico de la pasta: < 30ºC para productos termosensibles.
- Microesferas recomendadas: Zirconio (1.4-2.0 mm) para molienda estándar; Ytrio (0.7-1.4 mm) o Carburo de Tungsteno (1.0-1.2 mm) para alta densidad y reducción drástica del tiempo de ciclo.
1. El rol de la molienda en el proceso global
En la fabricación de recubrimientos de alto rendimiento, es fundamental establecer la diferencia termodinámica entre dispersar y moler.
1.1. Diferencia entre Pre-dispersión y Molienda Fina
Mientras que la dispersión (primer paso en la fabricación) aplica fuerzas de cizalla para separar aglomerados débilmente unidos e incorporar sólidos al vehículo líquido, la molienda húmeda interviene cuando es necesaria una reducción de tamaño real (fine-grinding). Aquí se rompen los enlaces electro-físicos primarios para alcanzar el máximo desarrollo de color y brillo.
1.2. La física de la transferencia energética
La eficiencia del proceso radica en la transferencia de energía cinética desde el eje rotórico hacia los medios de molienda. Las fuerzas extremas de impacto, fricción y cizallamiento logran desaglomerar pigmentos críticos, pero demandan un cont
2. Tecnologías de molienda: Flexibilidad vs. Volumen masivo
El diseño del molino define la capacidad de adaptación de la planta de producción.

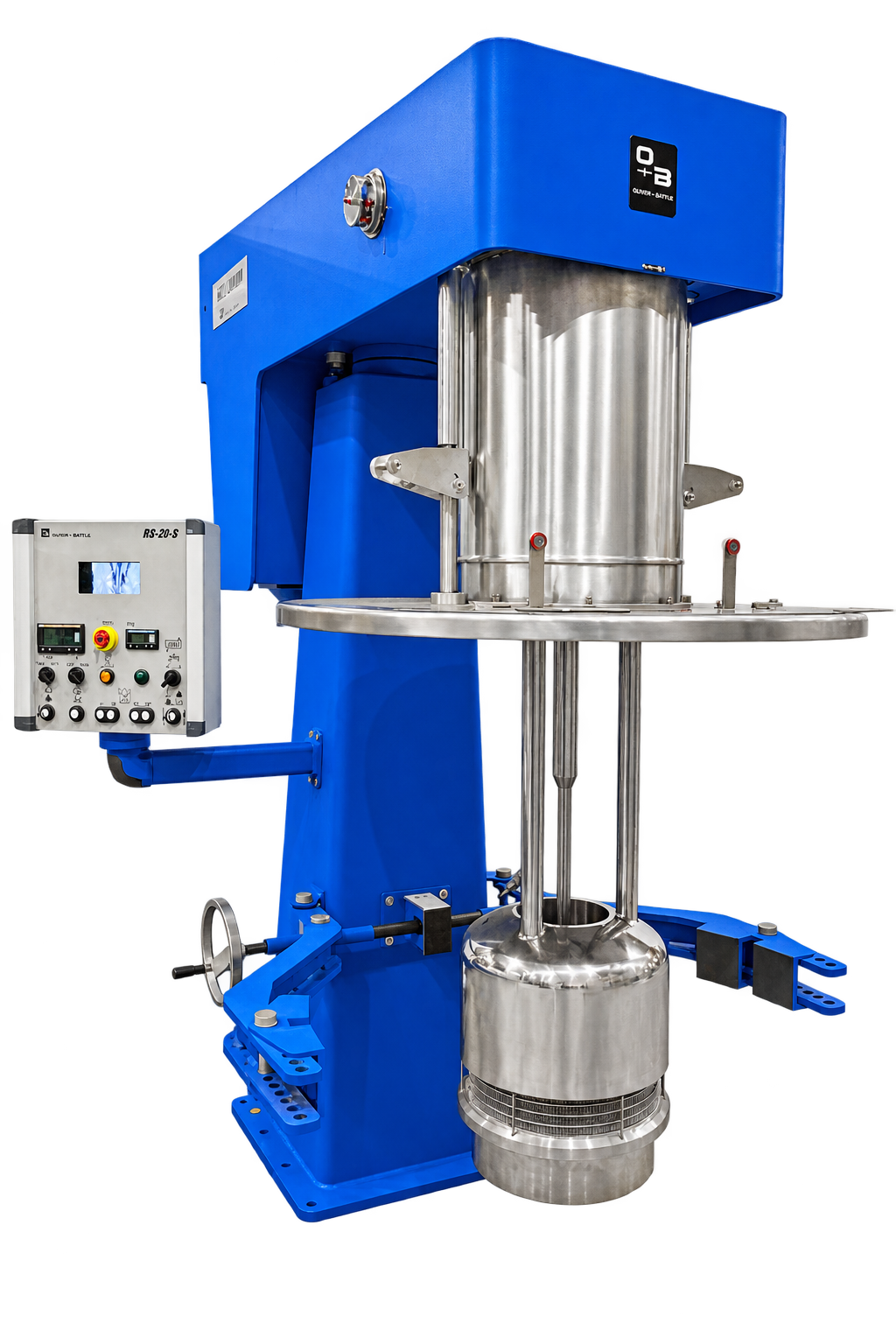

2.1. Molinos de cesta (Basket Mills) para procesos Batch
La molienda de cesta en un molino cesta ofrece una flexibilidad inigualable para procesos multi-producto. Al integrar la molienda en el propio depósito de proceso, se eliminan tuberías y bombas, reduciendo drásticamente las mermas y permitiendo implementar SOPs (procedimientos estándar) de limpieza ultra-rápidos en cambios de color.
2.2. Molinos de perlas horizontales (Bead Mills)
Para fabricaciones ininterrumpidas, el molino de perlas horizontal en paso único dispone de mayores volumenes de cámara de molienda, incrementando el tiempo de residencia del producto logrando así una gran reducción de tamaño de partícula en una única pasada.. Por otro lado, la molienda de re-circulación procesa caudales masivos(con tamices de gran superficie) multiplica los pases del producto por la cámara, homogeneizando el tamaño de partícula y logrando acabados submicrónicos perfectos.
3. Ingeniería del proceso: Dominando el submicrón
Alcanzar el rango submicrón exige dominar las variables termodinámicas e hidráulicas.
3.1. Distribución granulométrica (PSD) ultra-fina
Para alcanzar tamaños (D50 < 0.5 ?m) se requiere alta densidad energética y una rigurosa medición de la granulometría en pinturas. La elección del tamaño y material de las microesferas (Ytrio o Tungsteno) es el factor diferencial.
3.2. Control térmico y reológico
La fricción extrema genera calor que puede degradar formulaciones termosensibles. Nuestras cámaras integran camisas de refrigeración de alta eficiencia. Además, la viscosidad base (idealmente entre 25 y 45 Poises) determina la fluidez hidráulica dentro de la cámara.
4. Control y automatización del proceso
La repetibilidad absoluta entre lotes se logra eliminando el error humano a través de la automatización industrial de los procesos.
4.1. PLC, SCADA y Repetibilidad de Lotes
Sistemas avanzados con HMI permiten la creación, almacenamiento y ejecución de recetas cerradas mediante un secuenciador de fases de producción. Los sensores integrados monitorizan en tiempo real la presión, temperatura y energía específica (kW/L).
4.2. Velocidad adaptativa
Variadores de frecuencia adaptan dinámicamente las RPM del eje propulsor a los cambios reológicos de la pasta durante la molturación, optimizando el consumo energético a lo largo del proceso.
5. Selección tecnológica según aplicación y recubrimiento
Cada sector industrial exige un enfoque mecánico único:
- Pinturas decorativas e industriales: Requieren máxima flexibilidad. Los molinos de cesta son ideales para gestionar múltiples colores.
- Tintas de impresión de alta carga: La producción de blancos para tintas de impresión (TiO2) o embalaje flexible exige la extrema potencia y el control de mermas de la molienda horizontal en recirculación.
- Adhesivos y fitosanitarios: Formulaciones muy abrasivas exigen aceros especiales (Inoxidable Duplex) y control térmico absoluto (< 30ºC).
Preguntas Frecuentes (FAQ) sobre Molienda Húmeda Industrial
¿Cuál es la diferencia exacta entre dispersión y molienda húmeda?
La pre-dispersión utiliza fuerzas de cizalla para romper aglomerados débiles e integrar polvos en líquidos. La molienda húmeda (bead milling) aplica fuerzas de impacto masivas mediante microesferas de alta densidad para romper enlaces primarios y reducir el tamaño real de la partícula (PSD) a niveles micrométricos o nanométricos.
¿Cuáles son las ventajas de un proceso batch (molino cesta) frente a uno continuo (horizontal)?
El proceso batch con molino cesta carece de tuberías y bombas externas, lo que reduce las mermas casi a cero y permite cambios de color ultra-rápidos (ideal para alta variedad de productos). El proceso continuo u horizontal está diseñado para procesar caudales masivos de un mismo producto sin interrupción o para alcanzar finuras submicrónicas extremas mediante recirculación.
¿Cómo se integra la molienda con las líneas de dispersión previas?
En un P&ID optimizado, la pre-dispersión (realizada en equipos Polimix o Dispermix) genera un mill-base (< 50 µm) que es transferido mediante grupos de bombeo helicoidales o neumáticos directamente a la cámara del molino horizontal, garantizando un flujo constante sin bloquear el tamiz separador. En el caso del molino de cesta, el depósito de proceso es común en ambos procesos y no existe transferencia.
¿Qué impacto tiene la correcta elección de microesferas en la productividad y los costes?
Es un factor crítico. Según nuestras pruebas de efectividad con microesferas, sustituir microesferas de Zirconio estándar por Óxido de Ytrio o Carburo de Tungsteno de menor diámetro puede reducir el tiempo de proceso hasta en un 61%, incrementando drásticamente la capacidad de producción diaria de la planta y compensando rápidamente el mayor coste del consumible provocado por el desgaste.
¿Cómo afecta la temperatura a la molienda de recubrimientos y cómo se controla?
La fricción cinética eleva rápidamente la temperatura. Si supera el umbral crítico (ej. >30ºC en fitosanitarios o UV), el producto coagula o degrada solventes. Se controla con camisas de refrigeración de alta eficiencia alimentadas con agua sobre-enfriada (2-4ºC).
Integración P&ID y Proyecto Llave en Mano
La molienda submicrónica es el eslabón crítico de una cadena de valor que debe fluir sin interrupciones. Para garantizar el éxito, la ingeniería de planta debe concebir una integración perfecta: desde la pre-dispersión automatizada hasta el vaciado en tanques de acabado y la conexión directa con líneas de envasado volumétrico o gravimétrico.
¿Busca escalar su producción, lograr partículas más finas o reducir sus tiempos de ciclo? No deje el rendimiento de su planta al azar. Contacte hoy mismo con nuestros ingenieros y desarrollemos juntos una planta de producción llave en mano. Diseñamos, fabricamos e instalamos el ecosistema completo para asegurar la máxima rentabilidad y trazabilidad de su inversión.
